Tunnel L3 - GRE

1. Introduction : Pourquoi utiliser GRE ?

1.1. À quoi sert un tunnel GRE ?

Un tunnel GRE (Generic Routing Encapsulation) permet de créer un lien direct et sécurisé entre deux réseaux distants, comme si ils étaient connectés localement. Exemple concret :

Vous avez un réseau local derrière une box opérateur standard.
Vous voulez une IP publique sur une ou des machines sur votre réseau local

1.2. Avantages de GRE

Simple à configurer.
Protocole léger
Compatible avec presque tous les routeurs.

1.3. Inconvénients

Pas de chiffrement natif.
Nécessite une configuration manuelle du routage.

2. Prérequis

2.1. Ce dont vous avez besoin

Une IP publique (ou une redirection de port si derrière une box).
Un routeur compatible GRE (Linux, MikroTik, Cisco, etc.).
Un service Tunnel-IP.

2.2. Ports et NAT

GRE n'est ni UDP, ni TCP (protocole 47).
Si le routeur final est derrière une box / NAT, il faut rediriger le GRE vers le routeur final, certaines box ont des ALG automatiques, mais il est souvent préférable de configurer une DMZ.

3. Étape 1 : Créer le tunnel sur Tunnel-IP.com

3.1. Accéder au tableau de bord

Connectez-vous à panel.tunnel-ip.com
Allez dans "Tunnels" > "GRE".

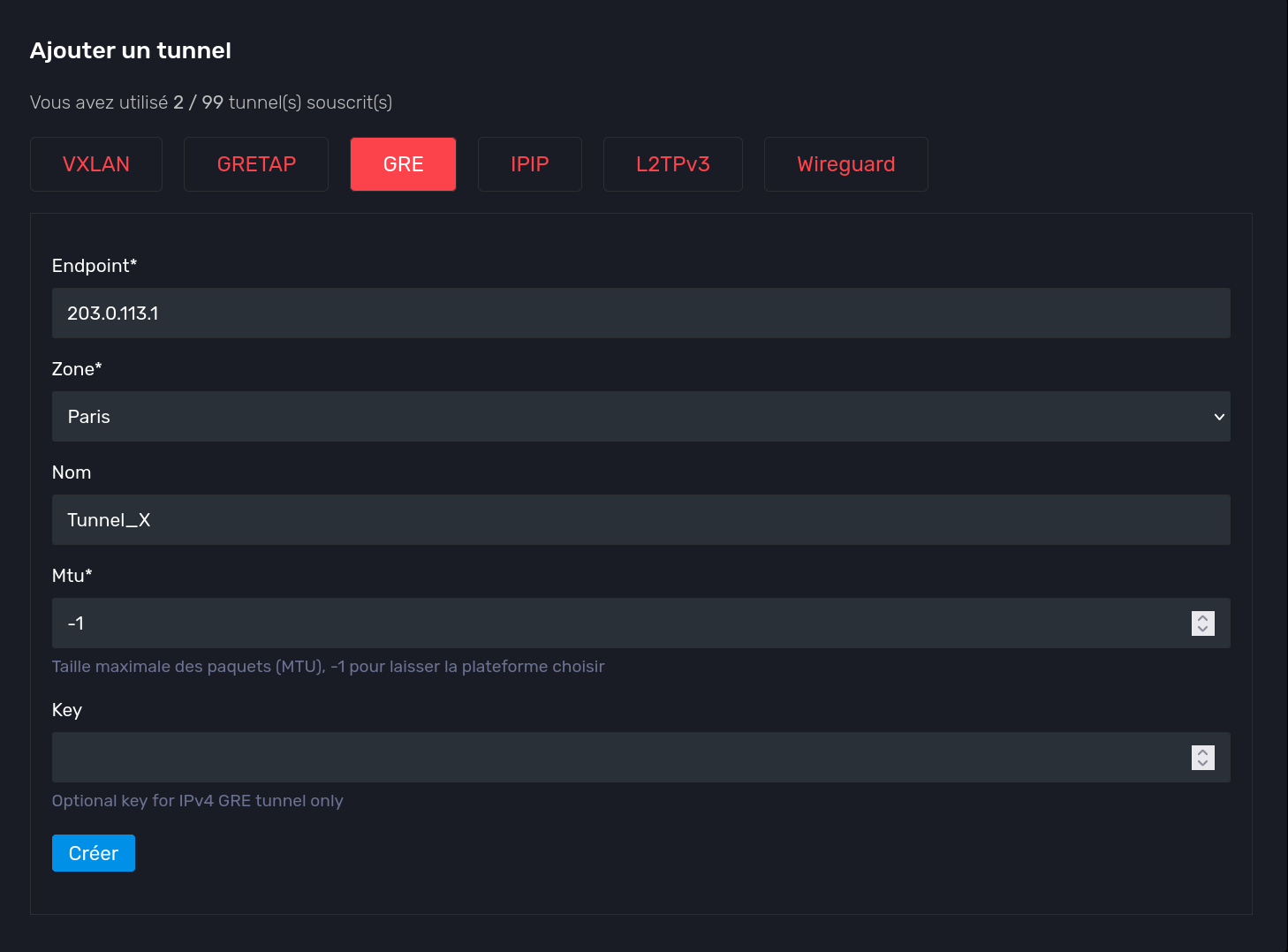

Remplissez les informations :
- Nom du tunnel (ex : Tunnel_X).
- Endpoint (IP publique du routeur / box, ex : 203.0.113.1).
- Clé (si applicable).
Validez. La plateforme s'occupera de choisir les IPs et de configurer le tunnel côté Tunnel-IP.com.
Attendez que le tunnel soit créé

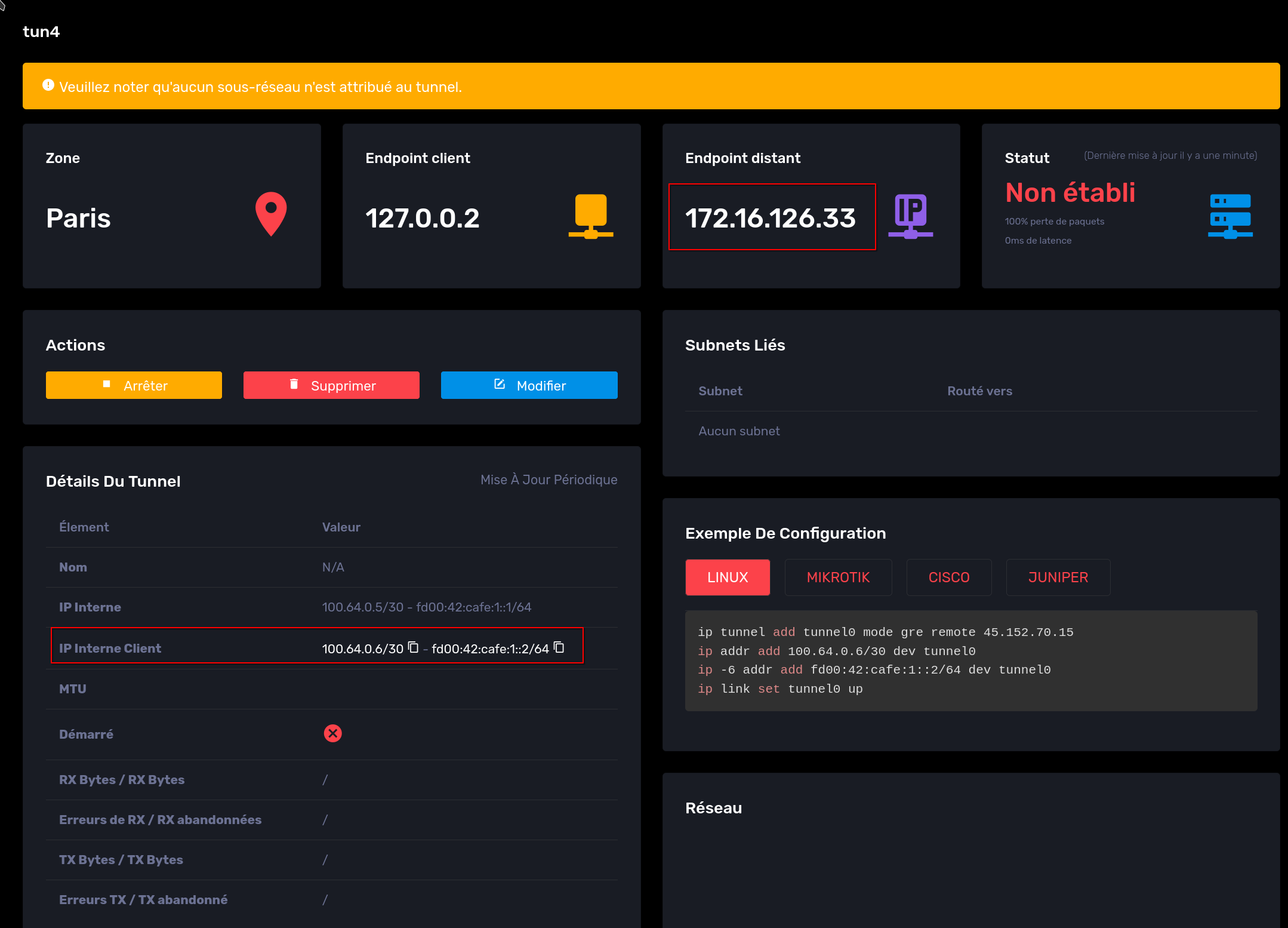

Cliquez sur "Accéder" pour récupérer les détails du tunnel

3.2. Créer le subnet (Route côté plateforme)

1. Allez dans "Subnets"

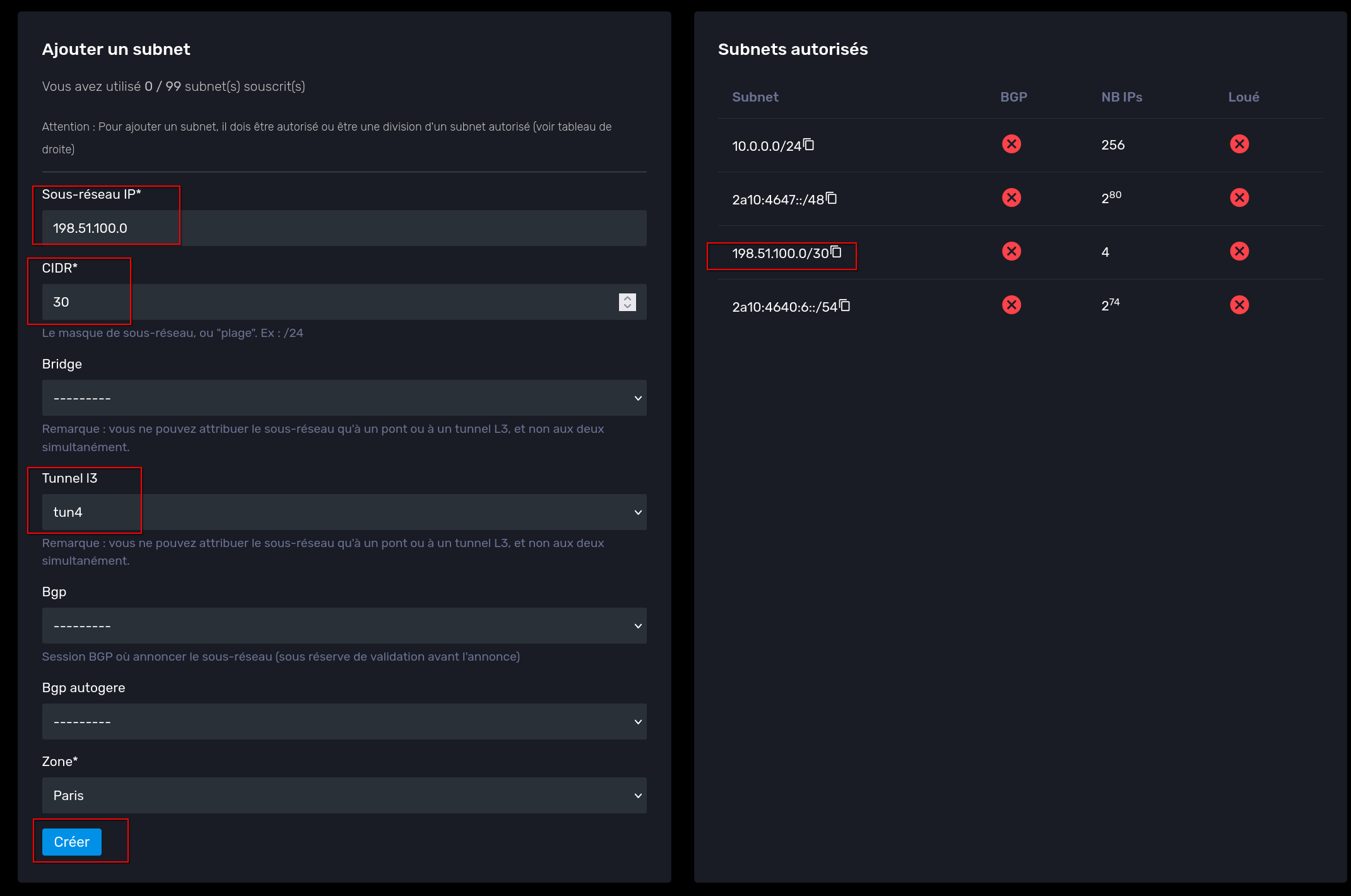

2. Copiez le bloc d'IP publique et collez le dans le formulaire

3. Cliquez sur Créer

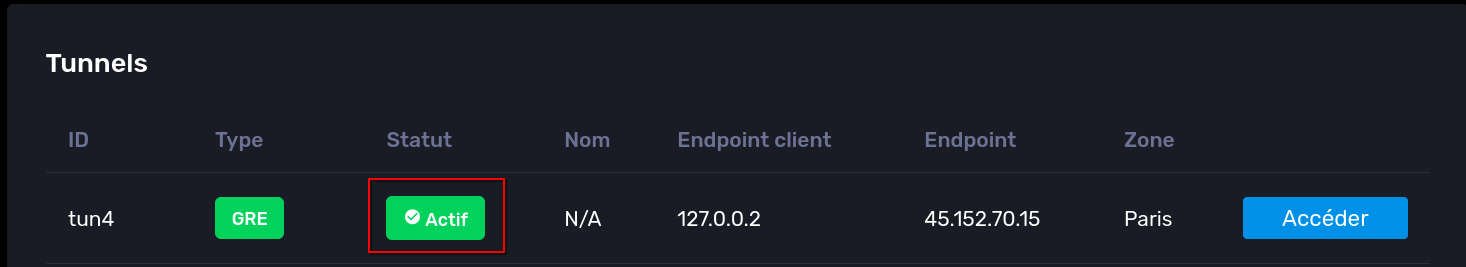

4. Une fois son statut à "Actif", la route est correctement installée sur les routeurs de la plateforme, il ne vous reste plus qu'à configurer le tunnel

4. Étape 2 : Configurer le tunnel

4.1. Exemple pour Linux (Ubuntu/Debian)

Étapes :

Activer le forwarding IP (pour permettre le routage) :

    echo 1 > /proc/sys/net/ipv4/ip_forward

**(Pour rendre permanent, ajoutez* `*net.ipv4.ip_forward=1*

*dans*/etc/sysctl.conf `.)*

Créer l’interface tunnel :

    ip tunnel add tunnel0 mode gre remote 172.16.126.33
    ip link set tunnel0 up

- `tunnel0

` : Nom de l’interface tunnel.

- `remote 172.16.126.33

` : IP distante (Tunnel-IP.com).

Assigner une IP au tunnel :

    ip addr add 100.64.0.6/30 dev tunnel0
    ip -6 addr add fd00:42:cafe:1::2/64 dev tunnel0

- `100.64.0.6/30

: IP locale du tunnel (ex :100.64.0.5/30 ` est côté plateforme).

- `fd00:42:cafe:1::2/64

` : IPv6 Interne client

4.2. Exemple pour MikroTik

Étapes :

Créer l’interface GRE :

    /interface/gre/add remote-address=172.16.126.33 name=tun4

Assigner une IP au tunnel :

    /ip/address/add address=100.64.0.6/30 interface=tun4
    /ipv6/address/add address=fd00:42:cafe:1::2/64 interface=tun4

4.3. Exemple pour Cisco (IOS/XE)

Étapes :

Accéder au mode configuration :

    enable
    configure terminal

Créer l’interface tunnel :

    interface Tunnel0
     tunnel source 192.168.1.1  # IP locale du routeur
     tunnel destination 172.16.126.33  # IP distante
     tunnel mode gre ip
     ip address 100.64.0.5 255.255.255.252  # IP locale du tunnel

- `Tunnel0

` : Nom de l’interface tunnel.

- `tunnel mode gre ip

` : Active le mode GRE pour IPv4.

Activer l’interface :

    no shutdown
    exit

Sauvegarder la configuration :

    write memory

4.4. Exemple pour Arista (EOS)

Étapes :

Accéder au mode configuration :

    enable
    configure terminal

Créer l’interface tunnel :

    interface Tunnel0
     tunnel source 192.168.1.1  # IP locale du routeur
     tunnel destination 172.16.126.33  # IP distante
     tunnel mode gre ip
     ip address 100.64.0.5/30  # IP locale du tunnel

- La syntaxe est très proche de Cisco, mais EOS est plus réactif pour les changements dynamiques.

Activer l’interface :

    no shutdown
    exit

Sauvegarder la configuration :

    write memory

4.5. Exemple pour Juniper (JunOS)

Étapes :

Accéder au mode configuration :

    edit

Créer l’interface tunnel :

    set interfaces gr-0/0/0 tunnel source 192.168.1.1
    set interfaces gr-0/0/0 tunnel destination 172.16.126.33
    set interfaces gr-0/0/0 family inet address 100.64.0.6/30

- `gr-0/0/0

` : Nom de l’interface GRE (peut varier selon le modèle).

- Juniper utilise une syntaxe hiérarchique et des "commit" pour appliquer les changements.

Activer l’interface :

    commit

5. Étape 3 : Router les IP publiques vers le tunnel

5.1. Pourquoi ?

La plateforme vous route un bloc d’IP publiques (ex : 198.51.100.0/30) sur votre IP interne du tunnel, afin que ces IPs fonctionnent correctement, vous devez router ce bloc d'IP sur votre réseau et le trafic sortant par le tunnel.

Pour cela, 3 principales méthodes d'offrent à vous :

NAT 1:1 (1 IP publique → 1 IP privée)
LAN public (utilisation directe des IPs publiques)
Routage en /32 (1 IP publique par machine)

5.2. Rappel : Architecture du Tunnel

Internet → [Infrastructure Tunnel-IP.com] → (Tunnel GRE) → [Votre Routeur] → [Votre Réseau]

La plateforme vous route un bloc public (ex: 198.51.100.0/30).
Votre routeur doit gérer ce bloc pour exposer vos services.

5.3. Cas d’Usage du Bloc /30

Un /30 contient 4 adresses IP :

198.51.100.0 : Adresse réseau (inutilisable en LAN).
198.51.100.1 : IP Utilisable
198.51.100.2 : IP Utilisable
198.51.100.3 : Adresse broadcast (inutilisable en LAN).

5.4. Méthode 1 : NAT 1:1 (Translation 1 IP publique → 1 IP privée)

Avantages principaux : Permet de ne pas avoir à modifier l'adressage privé de votre réseau, et permet d'utiliser l'IP de réseau et broadcast.

Inconvénients : Adressage moins clair (Conversion IP publique -> privée), charge plus lourde sur le routeur (Le routeur est en charge de la translation NAT)

Schéma :

Internet → Infrastructure Tunnel-IP.com → [Votre Routeur] 198.51.100.0 → 192.168.1.100 (Privée)

Configurations :

Linux :

# Activer l'IP Forwarding
echo 1 > /proc/sys/net/ipv4/ip_forward

# Ajouter l'IP sur une interface (on utilise la loopback par exemple)
ip a add 198.51.100.0/32 dev lo

# 1:1 Static NAT
iptables -t nat -A PREROUTING -d 198.51.100.0 -j DNAT --to-destination 192.168.1.100
iptables -t nat -A POSTROUTING -s 192.168.1.100 -j SNAT --to-source 198.51.100.0

MikroTik :

/ip address add address=198.51.100.0/32 interface=eth0
/ip firewall nat add chain=dstnat dst-address=198.51.100.0 action=dst-nat to-addresses=192.168.1.100
/ip firewall nat add chain=srcnat src-address=192.168.1.100 action=src-nat to-addresses=198.51.100.0

Cisco :

interface GigabitEthernet0/0
 ip address 192.168.1.1 255.255.255.0
 ip nat inside

interface GigabitEthernet0/1
 ip address 198.51.100.0 255.255.255.255
 ip nat outside

ip nat inside source static 192.168.1.100 198.51.100.0

Arista :

interface Ethernet1
 ip address 192.168.1.1/24
 ip nat inside

interface Ethernet2
 ip address 198.51.100.0/32
 ip nat outside

ip nat inside source static 192.168.1.100 198.51.100.0

Juniper :

set interfaces ge-0/0/0 unit 0 family inet address 192.168.1.1/24
set interfaces ge-0/0/1 unit 0 family inet address 198.51.100.0/32

set security nat source rule-set OUTBOUND rule NAT1 match source-address 192.168.1.100/32
set security nat source rule-set OUTBOUND rule NAT1 then source-nat address 198.51.100.0
set security nat destination pool DNAT_POOL address 192.168.1.100/32
set security nat destination rule-set INBOUND rule NAT1 match destination-address 198.51.100.0/32
set security nat destination rule-set INBOUND rule NAT1 then destination-nat pool DNAT_POOL

5.5 Méthode 2 : LAN Public (Utilisation directe des IPs publiques)

Avantages principaux : Adressage propre, explicite

Inconvénients : Perte de 2 IPs utilisables (IP de réseau et IP de broadcast) + 1 IP est forcément assignée au routeur.

(Attention : Avec un /30 en LAN, vous n’avez qu’une seule IP utilisable. Pour plus d’IPs, prenez un bloc plus grand, ex: /29. ou faites du NAT 1:1 ou attribution en /32)

Configurations :

Linux :

# Assigner l’IP de la passerelle (votre routeur)
ip addr add 198.51.100.1/30 dev eth1

MikroTik :

/ip address add address=198.51.100.1/30 interface=ether1

Cisco :

interface GigabitEthernet0/1
 ip address 98.51.100.1 255.255.255.252
 no shutdown

Juniper :

set interfaces ge-0/0/1 unit 0 family inet address 198.51.100.1/30

5.6. Méthode 3 : Routage en /32 (1 IP publique par machine)

Avantages principaux : Adressage propre, explicite, aucune perte d'IP

Inconvénients : Non supporté par Windows, mal supporté par certains routeurs / OS, 100% du trafic passe par le routeur

Configurations :

Linux :

# Sur le routeur :
ip route add 198.51.100.0/30 dev eth0  # eth0 = interface vers la Machine A

# Sur la Machine A :
ip addr add 203.0.113.1/32 dev eth0
ip route add default via 192.168.1.100 dev eth0 # IP de votre routeur local
# Si error lors de l'ajout de la route, il faut ajouter une règle :
# ip route add 192.168.1.100 dev eth0

MikroTik :

/ip route add dst-address=198.51.100.0/30 interface=LAN

# Sur la Machine A :
# Pareil que pour Linux, IP : 198.51.100.1 Gateway 192.168.1.100

Cisco :

ip route 198.51.100.0 255.255.255.252 GigabitEthernet0/0/1

Juniper :

set routing-options static route 198.51.100.0/30 interface ge-0/0/1

5.7. Router le trafic sortant par le tunnel

Si vous ne faites pas cette étape, les IPs ne fonctionneront pas

Linux (ip route + policy routing)

# Création d'une table de routage
echo "142 tunnel" >> /etc/iproute2/rt_tables

# Routage vers l'extérieur via l'IP locale de la plateforme
ip route add default via 100.64.0.5 table tunnel
# Tout le trafic en provenance de nos IPs publiques, sortent via le tunnel
ip rule add from 198.51.100.0/30 table tunnel

Effet :
Tout hôte du réseau 198.51.100.0/30 sort par le tunnel, les autres via la gateway par défaut.

Si vous êtes à l'aise avec les VRF, il est aussi possible de faire avec :

ip link add vrf-GRE type vrf table 142 # On créer la VRF
ip link set dev tunnel0 master vrf-GRE # On ajoute le tunnel dans la VRF
ip route add default via 100.64.0.5 table 142 # On ajoute la route par défaut
ip link set dev eth0 master vrf-GRE # On ajoute notre interface LAN dans la VRF (Attention si elle est partagée avec votre réseau local, le réseau local ne marchera plus, pour cela vous pouvez créer une interface dummy ou utiliser une interface séparée)

MikroTik

/routing/table/add name=GRE-OUT fib
/routing/rule/add action=lookup-only-in-table table=GRE-OUT src-address=198.51.100.0/30
/ip route add dst-address=0.0.0.0/0 gateway=100.64.0.5 routing-table=GRE-OUT

Si vous êtes à l'aise avec les VRF, il est aussi possible de faire avec :

/ip/vrf add name=GRE-VRF interfaces=gre1,ether1
/ip route add routing-table=GRE-VRF dst-address=0.0.0.0/0 gateway=100.64.0.5

Cisco

ip access-list extended GRE-OUT
 permit ip 198.51.100.0 0.0.0.3 any

route-map GRE-ROUTE permit 10
 match ip address GRE-OUT
 set ip next-hop 100.64.0.5

interface GigabitEthernet0/0
 ip policy route-map GRE-ROUTE

📌 On applique l’ACL sur l’interface LAN → tout ce bloc sort vers Tunnel0.

Si vous êtes à l'aise avec les VRF, il est aussi possible de faire avec

vrf definition OUT-GRE
 rd 100:1
 !
 address-family ipv4
 exit-address-family
!
interface Tunnel0
 vrf forwarding OUT-GRE
!
interface GigabitEthernet0/0/1
 vrf forwarding OUT-GRE
!

! Default route de la VRF vers le vrai Next-Hop
ip route vrf OUT-GRE 0.0.0.0 0.0.0.0 100.64.0.5

La syntaxe Cisco peux varier selon les versions de l'OS

Arista

ip access-list GRE-OUT
 10 permit ip 198.51.100.0/30 any

route-map GRE-PBR permit 10
  match ip address GRE-OUT
  set ip next-hop 100.64.0.5    # IP tunnel remote

interface Ethernet1
 ip policy route-map GRE-PBR

Si vous êtes à l'aise avec les VRF, il est aussi possible de faire avec

vrf instance GRE-VRF

interface Tunnel0
  vrf GRE-VRF

interface Eth1
  vrf GRE-VRF

ip route vrf GRE-VRF 0.0.0.0/0 10.64.0.5

Juniper

set routing-instances GRE-VRF instance-type virtual-router
set routing-instances GRE-VRF interface gr-0/0/0.0
set routing-instances GRE-VRF routing-options static route 0.0.0.0/0 next-hop 100.64.0.5
set firewall family inet filter PBR term GRE from source-address 198.51.100.0/30
set firewall family inet filter PBR term GRE then routing-instance GRE-VRF
set firewall family inet filter PBR term DEFAULT then accept

set interfaces ge-0/0/1 unit 0 family inet filter input PBR

📌 Le trafic matché bascule dans la VRF = sortie via GRE.

6. Commandes spécifiques par constructeur

Constructeur	Commande pour vérifier le tunnel	Commande pour vérifier le routage
Cisco	`show interface Tunnel0`	`show ip route`
Arista	`show interface Tunnel0`	`show ip route`
Juniper	`show interfaces gr-0/0/0`	`show route`
Linux	`ip tunnel show`	`ip route`
MikroTik	`/interface gre print`	`/ip route print`

7. Vérification et Dépannage

7.1. Tester la connectivité

Depuis votre routeur :

    ping 100.64.0.5 # Ping de l'ip distante du tunnel

Depuis une machine locale :

    ping 8.8.8.8 # Vérification internet
    curl -4 ifconfig.me # Vérification de l'IP sortante

7.2. Problèmes courants

Symptôme	Cause Possible	Solution
Le tunnel ne répond pas	Port 47 bloqué	Vérifiez la redirection sur votre box
Les IPs publiques ne pingent pas	Route manquante ou NAT mal configuré	Vérifiez `ip route` ou `show ip route`
Latence élevée / Pertes de paquets	MTU trop grande	Réduisez la MTU : `ip link set mtu 1476 dev tunnel0`

8. Bonnes Pratiques

Sécurité :
- Filtrez le trafic entrant avec un pare-feu (ex: iptables ou ACL Cisco).
Performance :
- Réduisez la MTU à 1476 pour éviter la fragmentation.
- Activez le keepalive sur le tunnel (ex: keepalive 10 3 sur Cisco).
Redondance :
- Configurez un deuxième tunnel GRE pour le failover.

9. Prochaines Étapes

XXXXX
